2011年3月11日 東北地方太平洋沖地震
English Version (英語)|
|
|
断層破壊進行の高画質アニメーション(QuickTime Movie約96MB)を希望される方は石井水晶またはEric Kiserまでご連絡ください。

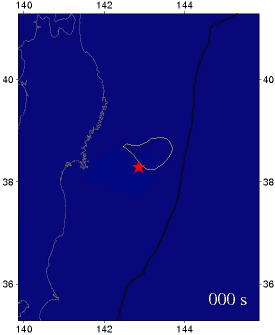

3月11日14:46から3月11日15:11までのUSArray Transportable Array網を利用して画像化された断層破壊の進行動画（右）。プロット量は高周波域のエネルギー放出量に比例します。暖色は大きいエネルギーの放出を示し、寒色は少ないエネルギー放出を示しています。赤い星は震央を、黒い線は海溝を、灰色の線は海岸線を表します。地震の破壊開始からの時間表示は動画の右下。
この動画はまず3月9日に起こった三陸沖地震の破壊領域（黄色の線）が3月11日14:46に始まる地震の震央に近いところである事を示しているところから開始します。
個別の断層破壊が終了すると滑った面積の輪郭が描かれます。赤で表された輪郭はマグニチュード9の地震の破壊領域で白で表された輪郭はそれ以外の断層になります。
動画の最後頃には3月11日と3月12日に発生した大きな地震の輪郭が足されていきます。これらの地震は3月11日、15:15:45 (Mw 7.3), 15:25:51 (Mw 7.4 outer riseでの正断層型地震), 16:14:56 (Mw 6.7), 17:12:04 (Mw 6.6), 17:19:24 (Mw 6.8), 20:36:39 (Mw 6.7), と3月12日10:47:16 (Mw 6.8)です。このうちの幾つかは誘発地震とみられますが、破壊面の広さは最初の25分からそれほど広がりません。動画はすべての破壊面の輪郭と3月11日から3日以内に起こった余震の分布（黄色の点）を比べて終了します。

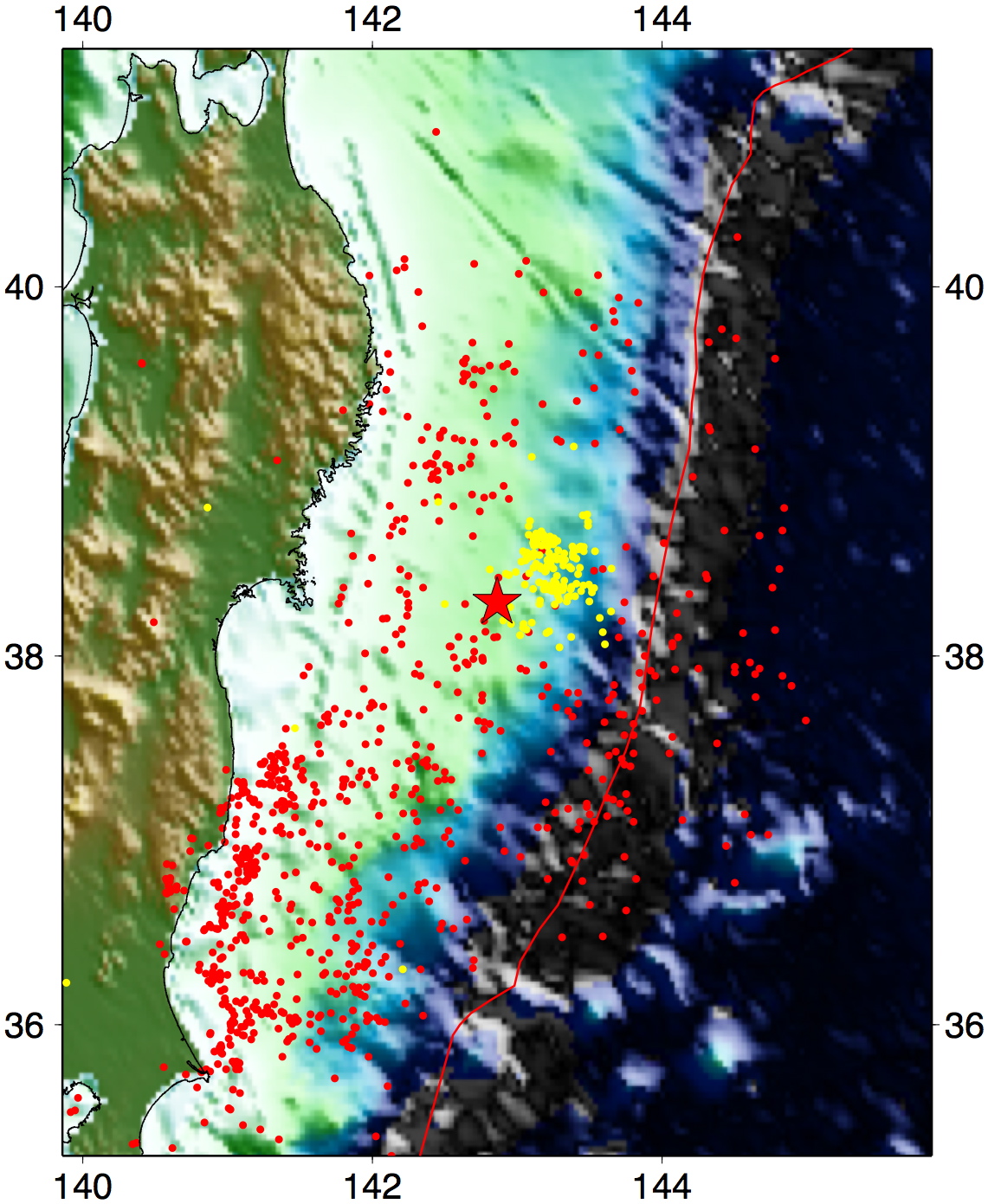

左の地図は3月11日の震央を赤い星で、3月11日以後の震央を赤い点で、3月9日に起こった地震を黄色の点で表しています。
3月11日14:46から25分以内に起こった地震についてのもうすこし詳しい説明はこちら。
| 相対的なエネルギー放出の分布 | エネルギー放出のタイミング |
 |
  |

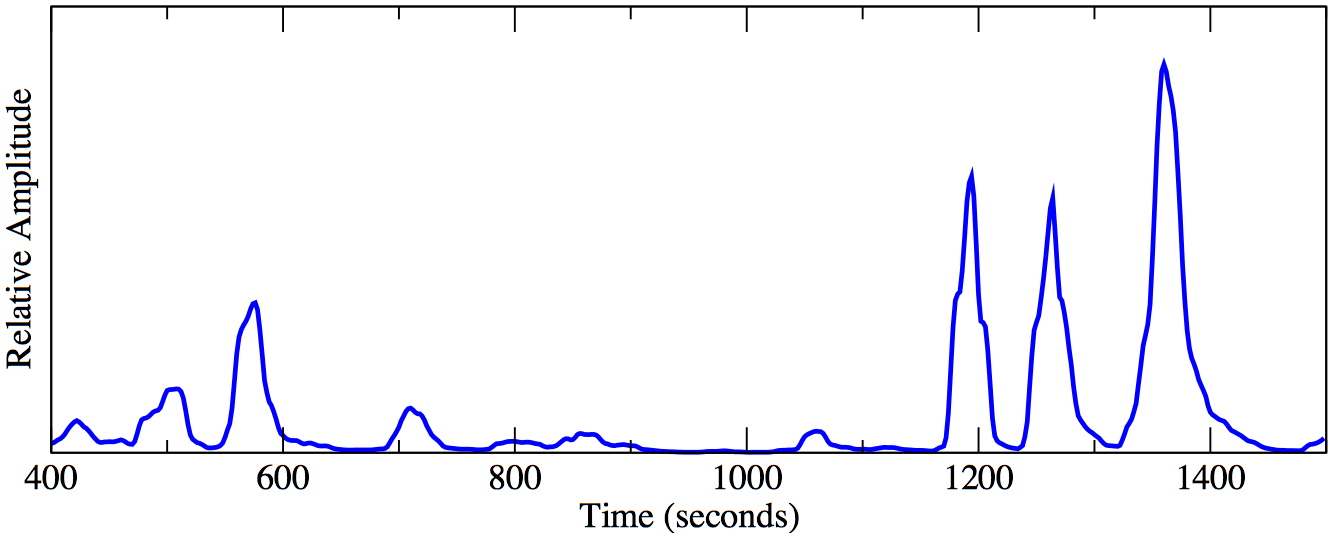

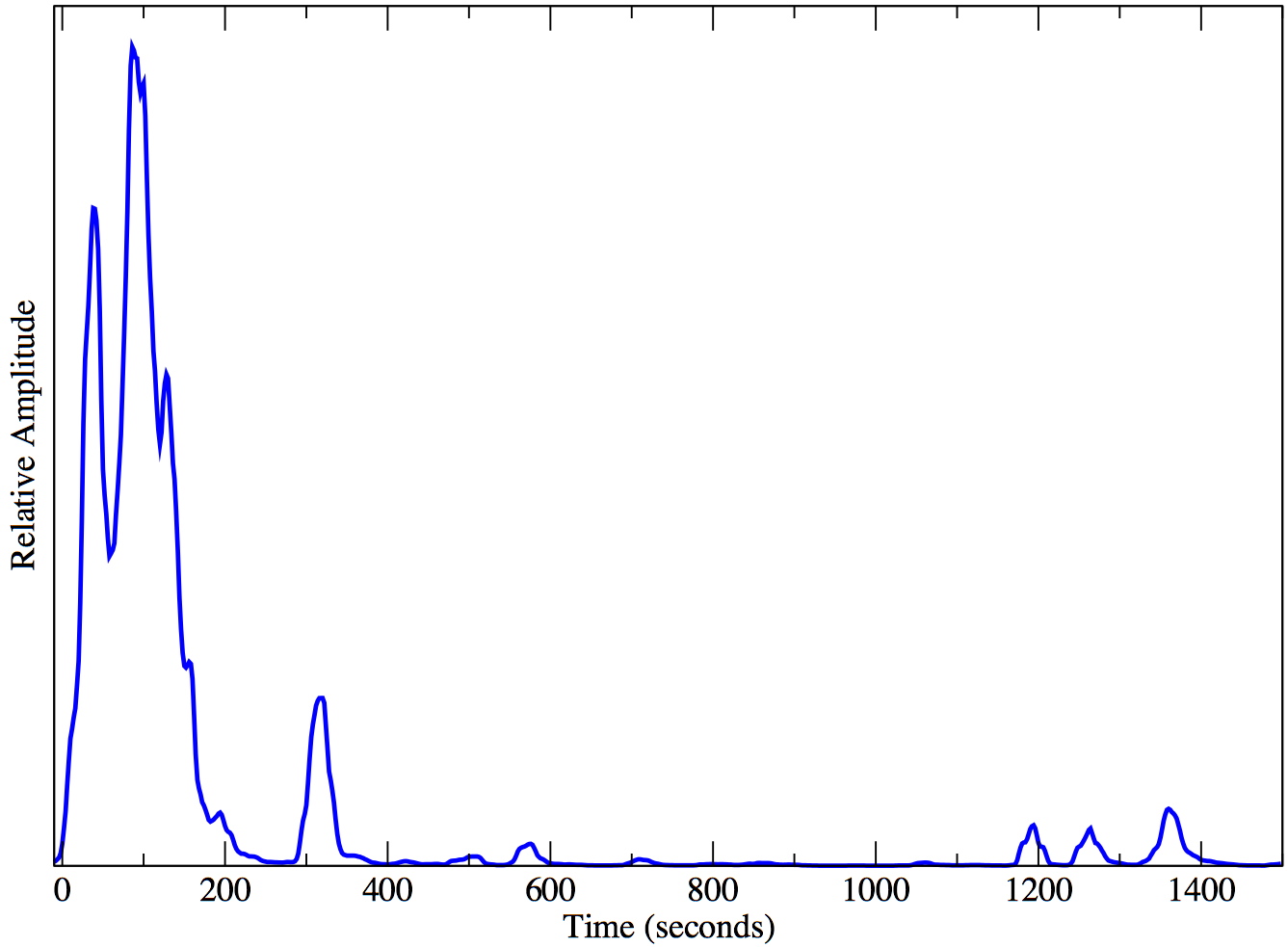

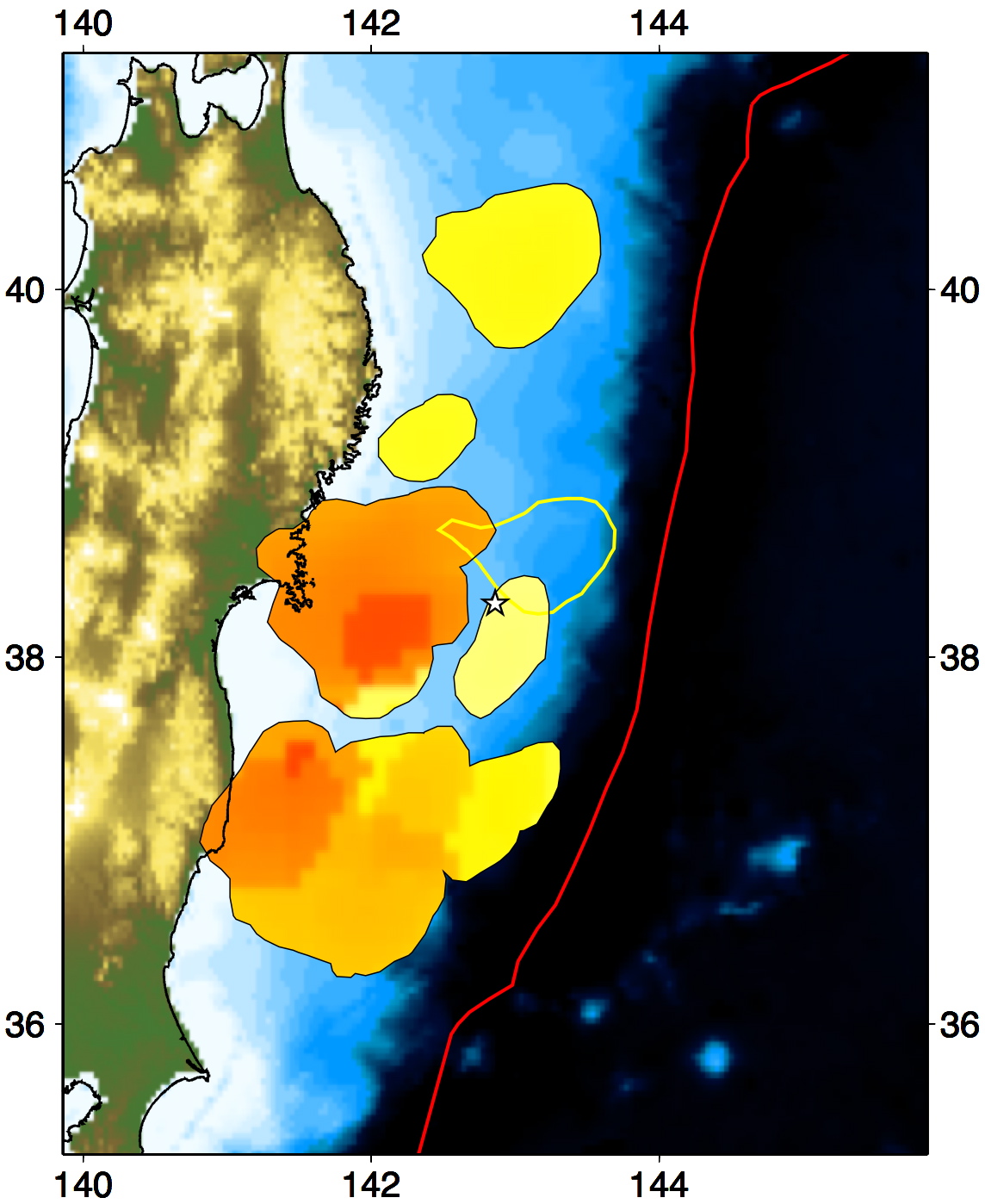

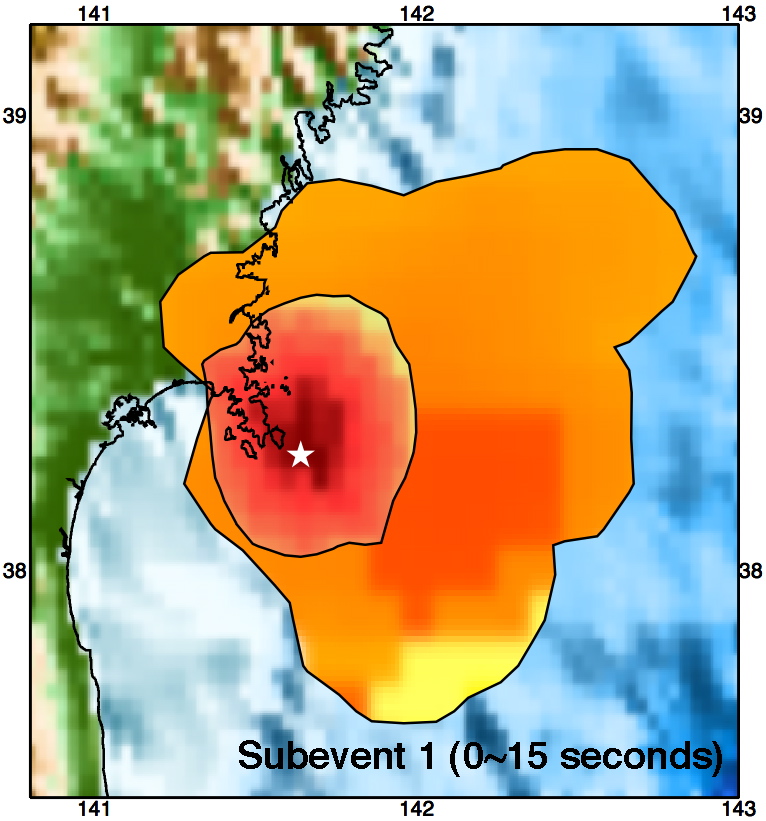

3月11日14:46から25分以内に滑りが起きた場所での地震エネルギー放出の分布図（左）。濃いオレンジ色はエネルギーが相対的に多く放出されたことを表します。震央よりも陸側で大きなエネルギー放出があることが分かります。南に位置する領域では繰り返して起こった余震の影響もあり濃い色になっています。個々の断層から放出されるエネルギーは一定ではなく、かなりの差があります（右）。従って、動画の色の幅は破壊領域が分かりやすいように時間によって変化するものが使われています。
破壊面はとぎれていますが、総合すると長さ約480km、幅約170kmのプレート境界で超本震が起こった事がはっきりします。
 |

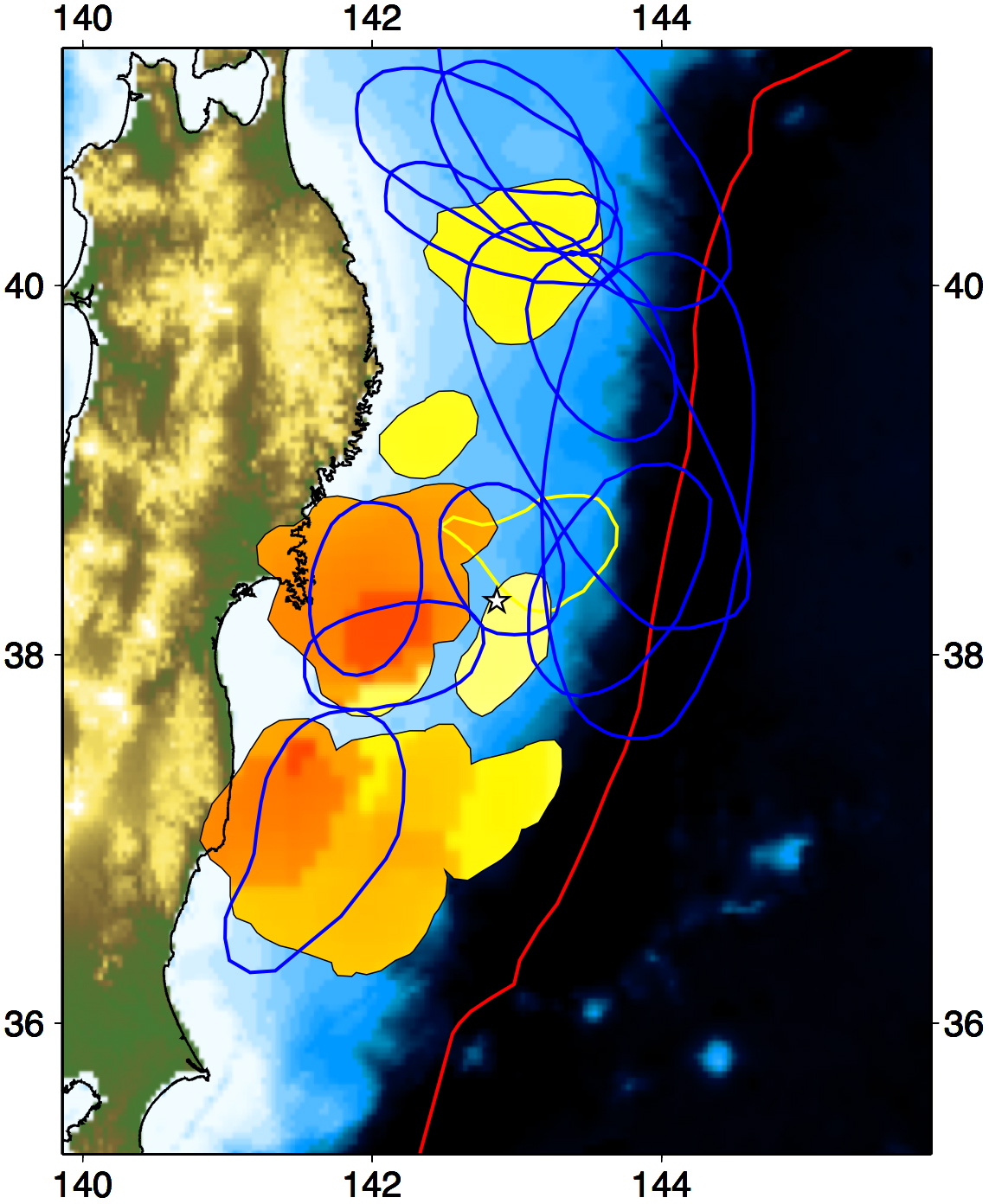

過去に津波被害を起こした地震の震源域（青の輪郭; 羽鳥, 1987）と超本震で滑った断層のエネルギー放出分布の比較。エネルギー放出が大きかった震央より西と南に位置するセグメントは過去にも地震を起こした事が分かります。最南の二つの津波地震の輪郭は1938年と1936年のものです。最北に位置する断層は過去に何度も津波地震を起こしている事が分かります(1994年、1968年、1960年、1931年、1901年など)。 |
 |
 |
 |

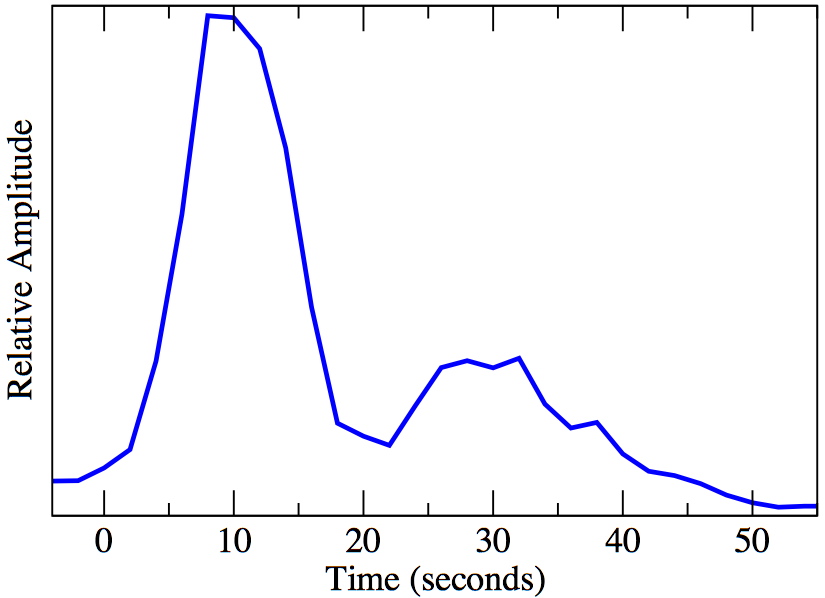

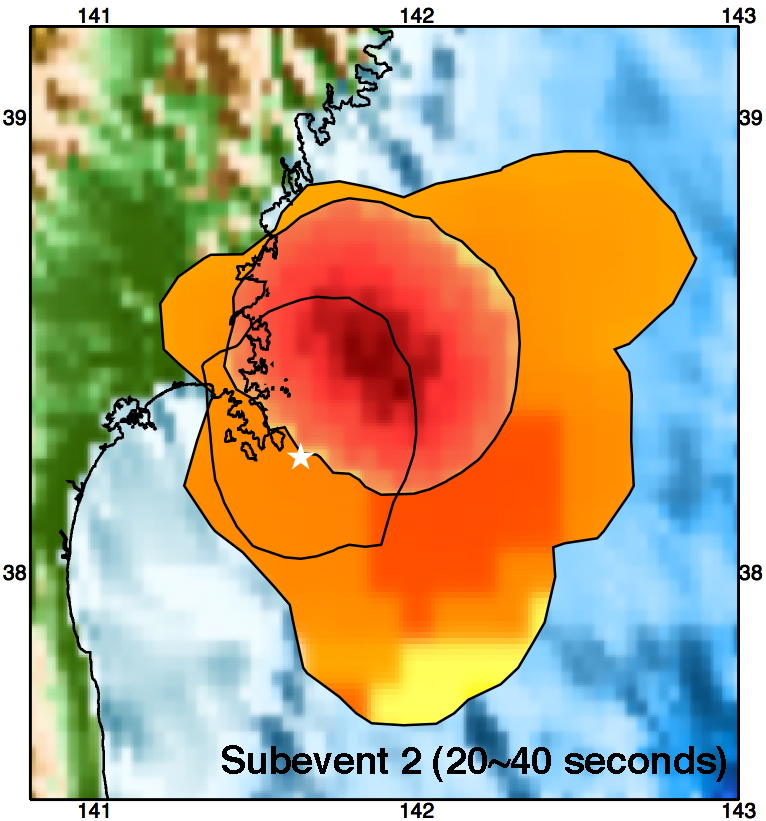

3月11日の本震以後、最大の震度が観測された宮城県沖余震は地震波エネルギー放出が特に大きかった断層で起こりました。この範囲は本震以降、大きな余震が無く、単純震源遡及法の連続解析では余震空白範囲となっていました。
|
羽鳥徳太郎、1987.
寛政5年(1793年)宮城沖地震における震度、津波分布.
地震研究所彙報 62, 297-309.
Ishii, M., Shearer, P.M., Houston, H., & Vidale, J.E., 2005.
Rupture extent, duration, and speed of the 2004 Sumatra-Andaman earthquake
imaged by the Hi-Net array.
Nature, doi10.1038/nature03675.
USArray Transportable ArrayデータはIncorporated Research Institutions for Seismology Data Management Centreからインターネット経由で入手しました。
